Многослойные печатные платы (Multilayer PCBs) обладают рядом преимуществ в электронных конструкциях, что делает их популярным выбором для широкого спектра применений. Вот некоторые из основных преимуществ использования многослойных печатных плат:

1. Высокая плотность компонентов:

Многослойные печатные платы допускают более высокую плотность компонентов, потому что они имеют несколько слоев медных проводников и изоляционного материала. Это позволяет создавать более компактные и сложные электронные конструкции, которые идеально подходят для миниатюрных устройств и густонаселенных печатных плат.

2. Улучшенная целостность сигнала:

Многослойные печатные платы поддерживают маршрутизацию с контролируемым импедансом, которая имеет решающее значение для высокоскоростных цифровых и высокочастотных схем. Это гарантирует, что сигналы сохраняют свою целостность, уменьшая деградацию сигнала, отражения и перекрёстные помехи.

3. Усовершенствованное распределение мощности:

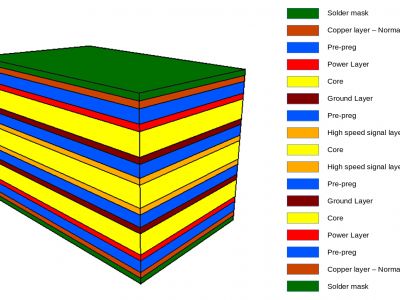

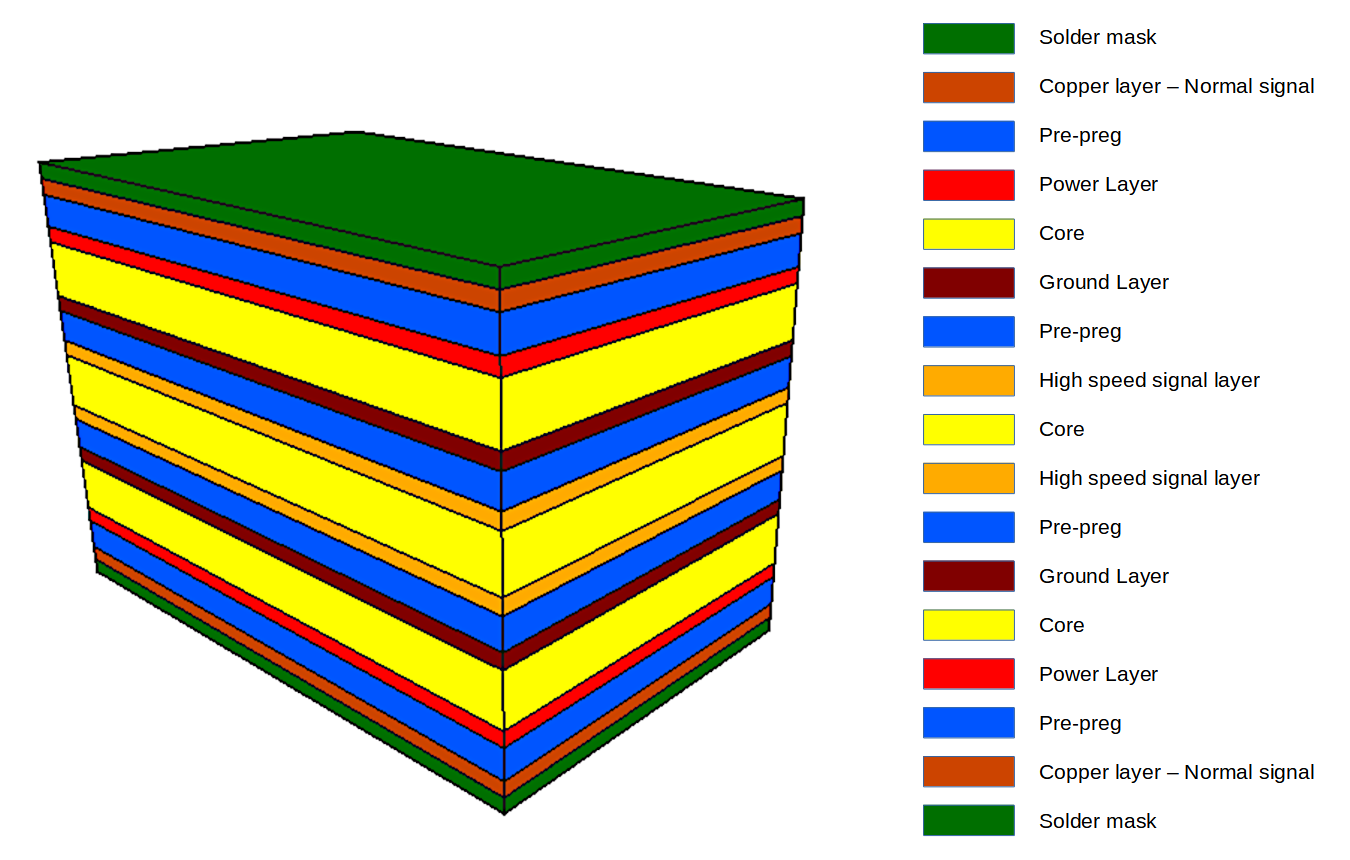

Многослойные печатные платы обеспечивают выделенные плоскости питания и заземления, что улучшает распределение мощности и уменьшает падения напряжения и уровень шума. Это особенно важно в схемах с несколькими доменами питания или с высокомощными компонентами.

4. Снижение электромагнитных и радиочастотных помех (EMI/RFI):

Многослойные платы могут быть спроектированы с использованием заземляющих и питающих плоскостей в качестве экранов, что снижает электромагнитные помехи и помехи радиочастот. Это имеет решающее значение в приложениях, где важна электромагнитная совместимость (ЭМС).

5. Сложная маршрутизация:

Многослойные печатные платы допускают сложную и высокоплотную маршрутизацию сигнальных проводников. Это особенно ценно для конструкций с большим количеством взаимосвязанных компонентов или сложных сигнальных путей.

6. Улучшенное управление температурным режимом:

Дополнительные медные слои могут использоваться в качестве теплоотводов или для изготовления теплоотводящих отверстий для отвода тепла от горячих компонентов, что улучшает управление температурным режимом и предотвращает перегрев.

7. Повышенная надёжность:

Многослойные платы обладают более высокой надёжностью из-за сниженного риска помех для сигнала, уменьшенного теплового напряжения и меньшего количества переходов сигнальных отверстий. Это может привести к формированию более долговечных и устойчивых электронных систем.

8. Экономия пространства:

Многослойные печатные платы могут уменьшить общий размер платы, что особенно важно в приложениях, где пространство ограничено или где компактная конструкция является приоритетной.

9. Гибкость проектирования:

Многослойные печатные платы обеспечивают большую гибкость проектирования, что позволяет более эффективно использовать имеющееся пространство и реализовывать расширенные функции и возможности в электронных устройствах.

10. Простота внесения изменений в маршрутизацию:

Когда необходимо внести изменения в дизайн, часто бывает проще сделать корректировки на многослойных печатных платах по сравнению с однослойными или двухслойными платами, которые могут потребовать более существенной переделки.

11. Поддержка передовых технологий:

Многие современные электронные приложения, такие как высокопроизводительные вычисления, устройства Интернета вещей и устройства мобильной связи, опираются на многослойные печатные платы для поддержки расширенных функциональных возможностей и обеспечения связи.

12. Более высокие возможности производительности:

Многослойные печатные платы имеют важное значение для приложений, в которых производительность имеет решающее значение, таких как высокочастотные схемы, высокоскоростные цифровые схемы и приложения, требующие высокого соотношения сигнал/шум.

Хотя многослойные печатные платы предлагают множество преимуществ, они также сопряжены с повышенной сложностью проектирования, стоимостью и трудностями в производстве. Инженеры должны тщательно оценивать конкретные требования своих электронных конструкций, чтобы определить, является ли многослойная печатная плата наилучшим выбором для их применения.
