Освоение многослойных печатных плат (PCB): Полное руководство по дизайну, производству, сборке и спецификациям слоев February 2, 2024

Освоение многослойных печатных плат (PCB): Полное руководство по дизайну, производству, сборке и спецификациям слоев

  • https://www.rigao-pcb.com/
  • 363

1. Многослойные печатные платы

В последние годы электронная промышленность переживает быстрое развитие, в котором важную роль играют многослойные печатные платы (PCB). Многослойные PCB стали основой сложных электронных цепей благодаря их способности размещать больше компонентов на меньшем пространстве. Эта статья нацелена на всестороннее понимание многослойных PCB, их различных типов и важности структуры слоев в их дизайне.

многослойных печатных плат (PCB)

Основы многослойных печатных плат

Многослойная печатная плата - это плата, которая состоит из более чем двух проводящих медных слоев (верхний и нижний), разделенных изоляционными слоями. Эти медные слои склеиваются вместе под действием тепла и клея, образуя компактную и прочную печатную плату. Слои в многослойной печатной плате соединены с помощью металлизированных отверстий или переходов, что позволяет создавать сложные схемы.

Многослойные печатные платы имеют ряд преимуществ перед однослойными и двухслойными печатными платами. Они обеспечивают большую плотность сборки, лучшую помехозащищенность и более простую интеграцию элементов с контролируемым импедансом. Кроме того, они позволяют создавать более компактный дизайн, что имеет решающее значение в современной электронике, где пространство часто ограничено.

Разница между 2-слойными, 4-слойными и 6-слойными печатными платами

2-слойные печатные платы

2-слойная печатная плата состоит из верхнего и нижнего проводящих слоев, на которых при необходимости монтируются компоненты. Два слоя разделены изоляционным материалом, а электрические соединения осуществляются через металлизированные отверстия. 2-слойные печатные платы обычны для простых электронных устройств.


4-слойные печатные платы

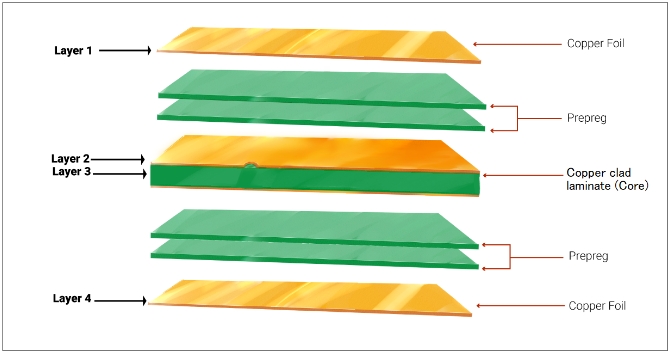

4-слойная печатная плата более сложная, с двумя дополнительными проводящими слоями, заключенными между верхним и нижним слоями. Эти внутренние слои обычно служат плоскостями питания, обеспечивая стабильный уровень напряжения и заземление для компонентов схемы. Эта конфигурация снижает электромагнитные помехи, делая 4-слойные печатные платы идеальными для более сложных схем.


6-слойные печатные платы

6-слойная печатная плата добавляет еще одну пару проводящих слоев к 4-слойной конфигурации. Эти дополнительные слои могут использоваться для дополнительной трассировки сигналов или плоскостей питания, обеспечивая еще большую гибкость дизайна. 6-слойные печатные платы обычно находят в высокоплотностных конструкциях, таких как материнские платы компьютеров и серверов.

Важность структуры слоев в многослойных дизайнах

Структура слоев печатной платы относится к расположению медных слоев и изоляционных слоев в многослойной печатной плате. Она играет решающую роль в определении производительности печатной платы, влияя на целостность сигнала, электромагнитные помехи и распределение питания.

Хорошо спроектированная структура слоев печатной платы может минимизировать помехи сигнала и перекрестные помехи, улучшить качество сигнала и обеспечить стабильные плоскости питания и заземления. Она также может помочь управлять тепловыми проблемами, которые часто являются проблемой в высокоплотностных конструкциях.

При проектировании структуры слоев печатной платы следует учитывать количество слоев, толщину каждого слоя, тип используемого изоляционного материала и расположение слоев сигналов и питания. Оптимальная структура может варьироваться в зависимости от конкретных требований схемы и ограничений приложения.

2.Полное руководство по производству и прототипированию многослойных печатных плат

Исследование машин для прототипирования многослойных печатных плат

На ранних стадиях проектирования электроники прототипирование является критическим этапом. Оно позволяет конструкторам тестировать свои проекты и вносить необходимые коррективы перед переходом к полномасштабному производству. Для многослойных печатных плат используются специализированные машины для прототипирования.

Машины для прототипирования многослойных печатных плат используют передовые технологии для точного воспроизведения дизайна на слоях печатной платы. Эти машины используют сочетание фрезерования и сверления для создания необходимых следов и отверстий на слоях печатной платы. Некоторые передовые машины также предлагают возможности лазерного травления, которые могут создавать более точные и сложные дизайны.

Эти машины могут работать с различными материалами, включая FR4, алюминий и медь, и могут принимать печатные платы разной толщины. С помощью программного обеспечения для компьютерного проектирования (CAD) конструкторы могут быстро и легко создавать прототипы своих многослойных печатных плат.

Как изготавливаются многослойные печатные платы: подробный взгляд

Процесс производства многослойных печатных плат - сложный процесс, включающий несколько этапов:

1. Дизайн: Процесс начинается с дизайна печатной платы с использованием программного обеспечения CAD. Дизайн включает в себя расположение компонентов и трассировку электрических соединений.

2. Формирование слоя: Каждый слой печатной платы подготавливается отдельно. Это включает покрытие подложки слоем меди, который затем вытравливается, оставляя желаемый узор следов.

3. Стекинг и склеивание: Затем отдельные слои складываются в правильном порядке. Для склеивания слоев используется клей, и стек нагревается для отверждения клея и формирования прочной многослойной платы.

4. Сверление и металлизация: В печатной плате сверлились отверстия для установки компонентов и создания переходов, соединяющих разные слои. Затем отверстия покрываются медью для обеспечения хорошей электрической проводимости.

5. Паяльная маска и шелкография: На печатную плату наносится паяльная маска для защиты медных следов и предотвращения мостиков пайки. Также добавляется слой шелкографии для предоставления меток и другой полезной информации.

6. Тестирование: Финальный этап - это тестирование печатной платы для проверки ее функционирования.

DIY многослойная печатная плата: изготовление многослойной печатной платы дома

Хотя для производства высококачественных печатных плат коммерческого качества требуется профессиональное производство, можно изготовить простую многослойную печатную плату дома. Это может быть интересным и образовательным проектом для энтузиастов электроники.

Для изготовления DIY многослойной печатной платы вам понадобятся некоторые медно-клеевые платы, способ нанесения ваших дизайнов на медь (например, химический травитель или станок ЧПУ) и способ склеивания слоев (например, утюг или ламинатор). Вам также понадобится дрель для создания отверстий для компонентов и переходов.

Помните, что безопасность имеет первостепенное значение при изготовлении печатных плат дома. Всегда работайте в хорошо проветриваемом помещении, носите защитную одежду и следуйте всем инструкциям по безопасности.

3.Роль многослойных печатных плат в процессах сборки

Сборка многослойных печатных плат: что важно знать

Сборка многослойных печатных плат - это тщательный процесс, требующий точности и профессионализма. Он включает в себя пайку компонентов на многослойную печатную плату, которая может иметь от четырех до двенадцати или более слоев цепей, сложенных и сжатых вместе. Сложность процесса сборки увеличивается с количеством слоев, поскольку каждый слой может иметь свою собственную отдельную функцию и компоненты.

Процесс сборки обычно начинается с нанесения паяльной пасты на печатную плату. Это обычно делается с использованием трафарета, чтобы гарантировать, что паста наносится только на предназначенные для этого области. Затем компоненты размещаются на печатной плате с помощью машины для установки и перемещения. Затем печатная плата проходит через печь для переплавки, которая плавит паяльную пасту и формирует прочное электрическое и механическое соединение между компонентами и печатной платой.

Процесс сборки должен проводиться с крайней осторожностью, чтобы избежать проблем, таких как образование мостиков при пайке, "надгробия" и недостаточное увлажнение. Это может привести к неисправностям в конечном продукте и может потребовать переработки или даже утилизации печатной платы.

JLCPCB Assembly: надежный выбор для сборки многослойных печатных плат

Когда речь идет о сборке многослойных печатных плат, JLCPCB Assembly выделяется как надежный выбор. Предлагая сочетание передовых технологий, опытных техников и строгого контроля качества, JLCPCB Assembly может справиться со сложностью и точностью, требуемой для сборки многослойных печатных плат.

JLCPCB Assembly предлагает услуги сборки как с использованием технологии поверхностного монтажа (SMT), так и с использованием технологии монтажа через отверстия (THT). Их возможности включают многофункциональные печи для переплавки высокого качества, автоматическую оптическую инспекцию (AOI) для обнаружения дефектов и X-лучевую инспекцию для проверки качества скрытых или внутренних паяных соединений.

Сосредоточившись на удовлетворении потребностей клиентов, JLCPCB Assembly гарантирует, что каждая печатная плата собрана в соответствии с самыми высокими стандартами, помогая производителям электроники вывести на рынок надежные и высококачественные продукты.

Сборка печатных плат против сборки печатных плат: понимание различий

Термины "сборка печатных плат" (CCA) и "печатная плата" (PCB) часто используются взаимозаменяемо в электронной промышленности. Однако между ними есть некоторые различия.

Печатная плата (PCB) - это плата, на которую нанесены проводящие дорожки, трассы или сигнальные трассы. Она служит основой большинства электронных устройств, обеспечивая физическую платформу для монтажа и взаимосвязи компонентов.

С другой стороны, CCA относится к полной сборке, которая включает в себя печатную плату вместе со всеми установленными на ней компонентами. Другими словами, CCA - это полностью населенная печатная плата, готовая к использованию в электронном устройстве.

В сущности, печатная плата - это отправная точка, а CCA - это конечный продукт процесса сборки. Понимание этого различия важно при обсуждении процессов сборки и производства в электронике.

Освоение дизайна многослойных печатных плат с Altium и KiCad

Дизайн многослойных печатных плат в Altium:

Altium Designer - это мощный и всеобъемлющий инструмент для дизайна печатных плат, предлагающий робастные функции для многослойного дизайна. Вот пошаговое руководство по проектированию многослойной печатной платы с Altium:

1. Начало нового проекта: Откройте Altium и начните новый проект печатной платы. Добавьте новую печатную плату в проект.

2. Настройка менеджера стека слоев: Перейдите в "Design" > "Layer Stack Manager", чтобы настроить слои для вашей печатной платы. Вы можете добавить или удалить слои, а также настроить их толщину и материалы по мере необходимости.

3. Импорт компонентов: Импортируйте компоненты, которые вы будете использовать в вашем дизайне. Вы можете сделать это, добавив библиотеки или используя интегрированные библиотеки в Altium.

4. Размещение компонентов и трассировка трасс: Разместите ваши компоненты на плате и проведите трассы. Мощные инструменты трассировки Altium могут автоматически трассировать сложные, многослойные дизайны.

5. Проверка правил дизайна: Используйте проверку правил дизайна (DRC), чтобы проверить ваш дизайн. DRC может проверить наличие различных проблем, таких как нарушения зазора и неподключенные сети.

6. Генерация выходных данных: Как только ваш дизайн завершен и проверен, вы можете сгенерировать необходимые выходные данные для производства.

 Проектирование многослойных печатных плат с KiCad:

KiCad - это еще один популярный выбор для дизайна печатных плат, особенно для любителей и меньших компаний из-за его открытого исходного кода. Вот как вы можете проектировать многослойную печатную плату с KiCad:

1. Создание нового проекта: Откройте KiCad и создайте новый проект. Добавьте новую печатную плату в проект.

2. Настройка слоев: Перейдите в "Design Rules" > "Layer Setup", чтобы настроить слои вашей печатной платы. Вы можете установить количество слоев и их порядок здесь.

3. Добавление компонентов: Добавьте компоненты в ваш дизайн, используя библиотеки компонентов KiCad.

4. Размещение компонентов и трассировка трасс: Разместите компоненты на вашей плате и проведите трассы. KiCad также предлагает инструменты для автоматической трассировки, которые помогают с сложными дизайнами.

5. Проверка правил дизайна: Запустите DRC, чтобы проверить наличие каких-либо ошибок или проблем в вашем дизайне.

6. Генерация файлов для производства: Как только ваш дизайн завершен и не содержит ошибок, вы можете сгенерировать файлы для производства.

Ключевые моменты при проектировании многослойных печатных плат

Проектирование многослойных печатных плат - это сложная задача, требующая тщательного планирования и учета множества факторов. Вот некоторые ключевые факторы, которые следует учитывать:

1. Структура слоев: Расположение слоев в вашей печатной плате может существенно влиять на ее производительность. Вам нужно тщательно спланировать структуру слоев, чтобы обеспечить хорошую целостность сигнала и минимизировать электромагнитные помехи.

2. Трассировка: Трассировка становится более сложной с увеличением количества слоев. Вам нужно тщательно спланировать трассировку, чтобы гарантировать, что все компоненты правильно подключены, а пути сигнала как можно короче и прямее.

3. Тепловое управление: Многослойные печатные платы могут генерировать больше тепла, чем однослойные или двухслойные печатные платы. Вам нужно учитывать стратегии теплового управления, такие как использование тепловых переходов и радиаторов, чтобы охладить вашу печатную плату.

В заключение, освоение дизайна многослойных печатных плат с Altium и KiCad может открыть новые возможности для ваших электронных проектов. С тщательным планированием и учетом вы можете создать сложные, высокопроизводительные устройства, готовые к требованиям соврем
