Что такое Rigid-Flex PCB?

Rigid-Flex PCB, сокращение от жестко-гибкой печатной платы, представляет собой гибридную плату, объединяющую технологии как жестких, так и гибких плат. В отличие от традиционных жестких печатных плат, которые неизменны и ограничивают возможности дизайна, Rigid-Flex PCB позволяет создавать трехмерные конфигурации и сложные изгибы, обеспечивая более эффективное использование пространства в электронных устройствах.

1.Жесткие Секции

Жесткие секции Rigid-Flex PCB состоят из прочных, неизгибаемых материалов, таких как FR4, аналогичных тем, что используются в традиционных жестких печатных платах. Эти секции предоставляют структурную поддержку всей плате и размещают компоненты, требующие стабильной платформы.

2.Гибкие Секции

Гибкие секции, с другой стороны, изготовлены из полиимидов или подобных гибких материалов. Эти секции позволяют плате гнуться и изгибаться, что делает ее идеальным решением для приложений, где оптимизация пространства и динамичные формы критичны.

3.Применение Жестко-Гибких Печатных Плат

Жестко-гибкие печатные платы находят применение в широком спектре отраслей благодаря своему уникальному сочетанию жесткости и гибкости.

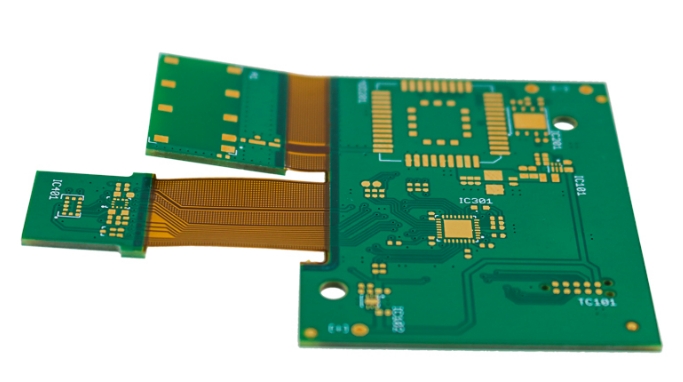

Rigid-Flex PCB

Некоторые заметные области применения включают:

1. Аэрокосмическая и Оборонная Промышленность

В аэрокосмических и оборонных приложениях, где снижение веса, оптимизация пространства и надежность играют ключевую роль, жестко-гибкие печатные платы все более предпочтительны. Они могут адаптироваться к форме устройства, предоставляя компактное и легкое решение.

2. Медицинские Устройства

Медицинские устройства часто требуют сложных дизайнов, чтобы соответствовать ограничениям человеческого тела. Жестко-гибкие печатные платы обеспечивают гибкость, необходимую для таких дизайнов, сохраняя структурную целостность для надежной работы.

3. Бытовая Электроника

В секторе бытовой электроники, особенно в смартфонах и устройствах для ношения, жестко-гибкие печатные платы позволяют создавать компактные, легкие и эстетичные продукты. Они способствуют тонким форм-факторам и улучшенным функциональностям, требуемым современными потребителями.

Преимущества жестко-гибких печатных плат (Rigid-Flex PCB)

Принятие технологии жестко-гибких печатных плат сопряжено с множеством преимуществ, что делает их предпочтительным выбором для различных применений:

1. Оптимизация Пространства

   Жестко-гибкие печатные платы позволяют дизайнерам максимально использовать пространство в электронных устройствах. Гибкость этих плат позволяет им подгоняться под нестандартные формы и тесные пространства, способствуя общей миниатюризации продукции.

2. Повышенная Надежность

   Исключение разъемов и кабелей, частых источников сбоев в электронных устройствах, улучшает надежность жестко-гибких печатных плат. Интегрированный дизайн снижает количество точек отказа, что приводит к повышенной долговечности и производительности.

3. Упрощенная Сборка

   Интеграция жестких и гибких секций в одну плату упрощает процесс сборки. Меньше компонентов и соединений приводит к сокращению времени сборки, снижению трудозатрат и общему повышению эффективности в производстве.

Анализ Факторов Стоимости Жестко-Гибких и Жестких Печатных Плат

Выбор между жестко-гибкими и жесткими печатными платами часто сводится к финансовым соображениям. Понимание факторов, влияющих на стоимость каждого типа, крайне важно для принятия обоснованных решений в проектах электронного дизайна.

1. Стоимость Материалов

   Жестко-гибкие печатные платы обычно включают в себя комбинацию гибких и жестких материалов. Анализ разницы в стоимости этих материалов раскрывает общие расходы и их экономическую целесообразность.

2. Сложность Дизайна

   Сложность дизайна играет значительную роль в определении стоимости. Жестко-гибкие печатные платы предоставляют больше свободы дизайна, позволяя использовать трехмерные конфигурации. Изучение того, как сложности дизайна влияют на затраты на производство, является ключевым.

3. Сборка и Тестирование

   Процессы сборки и тестирования для жестко-гибких печатных плат могут отличаться от тех, которые применяются для жестких плат. Понимание нюансов методов сборки и требований к тестированию помогает оценить стоимостные последствия каждого подхода.

4. Раскрывая Характеристики Жестко-Гибких Печатных Плат

   Жестко-гибкие печатные платы обладают уникальными характеристиками, что делает их подходящими для конкретных применений. Изучение этих характеристик предоставляет полное понимание преимуществ и особенностей, связанных с этой технологией.

5. Гибкость и Оптимизация Пространства

   Гибкие части жестко-гибких печатных плат позволяют проводить замысловатые изгибы, способствуя оптимизации пространства в электронных устройствах. Изучение того, как эта гибкость способствует созданию пространствоэффективных дизайнов, является важным для дизайнеров и инженеров.

6. Надежность и Долговечность

   Понимание надежности и долговечности жестко-гибких печатных плат необходимо для приложений, требующих повторных изгибов или экспозиции в сложных условиях. Изучение материалов и технологий производства помогает оценить их долгосрочную производительность.

7. Преимущества Снижения Веса

   Жестко-гибкие печатные платы часто способствуют общему снижению веса электронных устройств. Оценка влияния на вес и его значимость в различных отраслях помогает принимать обоснованные решения на стадии проектирования.

Копая в процесс производства жестких и гибких печатных плат (Rigid-Flex PCB)

Процесс производства жестких и гибких печатных плат включает в себя комбинацию техник для достижения необходимой гибкости и надежности. Понимание этих производственных процессов дает представление о вызовах и инновациях в производстве жестких и гибких печатных плат.

1. Слоевая ламинировка и склейка

Процесс слоевой ламинировки в производстве жестких и гибких печатных плат включает в себя склейку гибких и жестких слоев. Рассмотрение методов и материалов, используемых в этом процессе, раскрывает структурную целостность конечного продукта.

2. Сверление и покрытие металлом

Процессы сверления и покрытия металлом в производстве жестких и гибких печатных плат требуют точности для поддержания целостности гибких участков. Изучение используемых методов сверления и покрытия металлом способствует пониманию вызовов и мер контроля качества.

3. Меры контроля качества

Обеспечение надежности жестких и гибких печатных плат включает в себя строгие меры контроля качества. Рассмотрение методов тестирования и проверки, применяемых во время и после производства, предоставляет представление о шагах, предпринимаемых для гарантирования функциональности конечного продукта.

В заключение, изучение жестких и гибких печатных плат включает в себя комплексный анализ факторов стоимости, понимание уникальных характеристик и изучение деталей производственного процесса. Эти знания предоставляют дизайнерам и инженерам необходимую информацию для принятия обоснованных решений при внедрении технологии жестких и гибких печатных плат в свои электронные устройства.
