Сборка печатных схем (СПС) - это процесс сборки электронных компонентов на печатной плате (ПП) для создания функционального электронного устройства. Этот процесс включает в себя размещение различных компонентов, таких как резисторы, конденсаторы, интегральные микросхемы, разъемы и другие электронные части, на поверхности ПП и установление электрических соединений между ними. Процесс сборки необходим для превращения разработанной электронной схемы в материальный и рабочий продукт.

Этот процесс можно разделить на несколько шагов:

1.Проектирование: Процесс начинается с проектирования электронной схемы. Инженеры используют специализированное программное обеспечение для создания макета, который определяет расположение компонентов, трасс и других элементов на ПП.

2.Изготовление ПП: После завершения проектирования ПП проходит этап изготовления. Это включает в себя травление или нанесение проводящих слоев на подложку, обычно из стекловолоконного эпокси. Полученная ПП имеет медные трассы, формирующие электрические пути схемы.

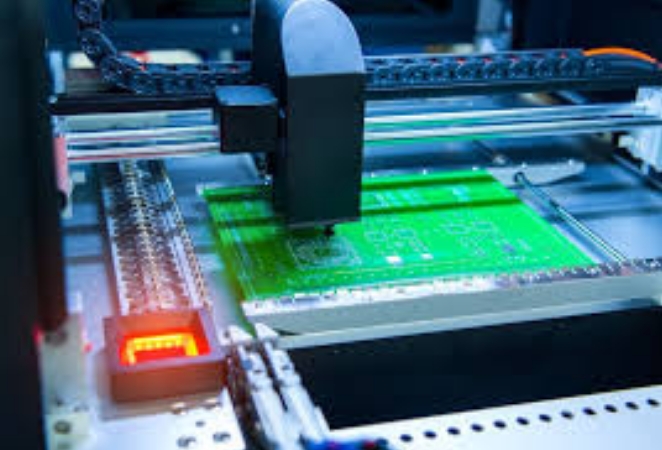

3.Установка компонентов: Автоматизированные машины или ручной труд используются для точной установки электронных компонентов на ПП в соответствии с проектными характеристиками. Этот этап требует внимательного следования инструкциям для обеспечения точности позиционирования.

4.Пайка: Компоненты крепятся к ПП при помощи пайки. Припой, металлический сплав с низкой температурой плавления, наносится на точки соединения (площадки) на ПП. Сборка затем подвергается нагреву для плавления припоя, создавая постоянную связь между компонентами и ПП.

5.Инспекция: Собранная ПП проходит тщательную проверку для выявления и устранения дефектов пайки или неправильного расположения. Применяются автоматизированные оптические системы инспекции (AOI) и другие методы тестирования для обеспечения качества сборки.

6.Тестирование: Проверяется функциональная целостность собранной схемы, чтобы удостовериться, что все компоненты работают как задумано. Тестирование может включать в себя проверку внутрисхемных параметров, функциональное тестирование и другие методы для проверки производительности электронного устройства.

7.Финализация: После успешной проверки и тестирования ПП проходит этап финализации, такой как нанесение защитного покрытия или капсулирование для защиты от внешних факторов, таких как влага и пыль.

8.Упаковка: Завершенную и протестированную ПП упаковывают перед отправкой, включая при необходимости руководства пользователя, аксессуары или другие компоненты в зависимости от конечного продукта.

Сборка печатных схем - это ключевой этап производства электронных устройств, обеспечивающий точное размещение компонентов и надежное их соединение для обеспечения надежной работы устройства. Этот процесс объединяет точную инженерию, автоматизацию и меры контроля качества для производства электронных устройств с постоянной производительностью.
